产品型号：PFN1011-MBus
功能描述：
迅饶MBus转西门子S7网关型号为PFN1011-MBus，有1个网口、1个MBus口、1个RS485串口，可以集成两线制和四线制的MBus水表、能量表、热量表，DL/T645-1997/2007多功能电表或者Modbus协议的各种设备。
注意：网关采集端Modbus寄存器10进制地址是从1(Base1)开始，16进制地址从0(Base0)开始；
采集端协议：
1、支持采集MBus_WaterMeter (MBus水表、CJ188)
2、MBus_EnergyMeter(MBus能量表、CJ188)
3、MBus_EnergyMeter_EN (欧洲标准热量表)
4、ModbusRTUClient(客户端)
5、ModbusTCPClient(客户端)
6、DL/T645-1997/2007(多功能电表)
7、Simulator(仿真模拟设备)
注意事项：
1、两线制MBus只能接到COM1口的M+和M-端子，电压在36V左右；四线制的MBus通信线接到COM2的A+和B-端子，电压在5V以内。两者接反了会烧网关或者表计，因为接线问题造成的后果，由客户自行承担。
2、COM2是标准的RS485口，可以用来接四线制的MBus设备， DL/T645-1997/2007设备或者Modbus RTU协议的设备；网口则可以接Modbus TCP协议的设备。
3、接两线制的MBus设备时，务必使用24V电源供电。
4、客户遇到非标的MBus协议，支持付费定制开发，一般来说3个工作日可以完成。
运行环境：
X2Profinet配置软件支持Win7、Win8、Win10、 Win11、Win Server 2008、Win Server 2016等各种操作系统。
硬件网关内部自带WEB服务器，支持谷歌Google Chrome、微软Microsoft Edge、苹果Safari、火狐Mozilla Firefox、Opera及360极速模式等浏览器。
支持寄存器类型及个数
网关支持的总点数是512个，虽然每种寄存器最多也可建512个点，但不能超过总点数。
|
寄存器类型 |
寄存器个数 |
|
I（只读,不推荐使用） |
512 |
|
Q（可读可写,不推荐使用） |
512 |
|
DB1（可读可写） |
512 |
|
DB2（只读） |
512 |
|
DB3（可读可写） |
512 |
|
DB4（只读） |
512 |
|
DB5（只读不写） |
512 |
|
DB6（只读） |
512 |
|
DB7（可读可写） |
512 |
|
DB8(只读) |
512 |
|
软件特点： |
| -绿色免安装，支持多国语言; |
| -支持采集MBus_WaterMeter、MBus_EnergyMeter、MBus_EnergyMeter_EN、ModbusRTUClient、ModbusTCPClient、DL/T645-1997/2007转发为西门子S7服务器； |
| -支持I(不推荐使用)、Q(不推荐使用)、DB1、DB2、DB3、DB4、DB5、DB6、DB7、DB8十种寄存器类型； |
| -配置软件X2Profinet配置工程方便，512个点10分钟内即可完成； |
| -支持线性转换、取位、高低字节转换; |
| -支持内部变量功能，方便查看设备离在线状态； |
|
|
| -支持JS脚本、触发器，实现逻辑控制； |
| -支持WEB浏览，查看实时数据； |
|
|
硬件参数： |
|
| 系统：Linux |
串口：1个RS485(电磁隔离) |
| 处理器：1核750MHz |
尺寸(L×W×H)：119mm×55mm×33mm |
| 内存：64M |
重量：210g |
|
Flash：32M |
材质：镀锌碳钢 |
|
功率：6W |
安装方式：导轨式/壁挂式 |
|
电源：AC/DC 12~24V |
温度：-20℃～+70℃(工作) -40℃～+85℃(储运) |
|
网口：1个个高性能10M/100M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
| MBus口：1组MBus总线(M+，M-)建议不超过32台设备 |
|
| MBus发送电压:20V~24V DC |
MBus静态电压:30V~36V DC |
| |
|
|

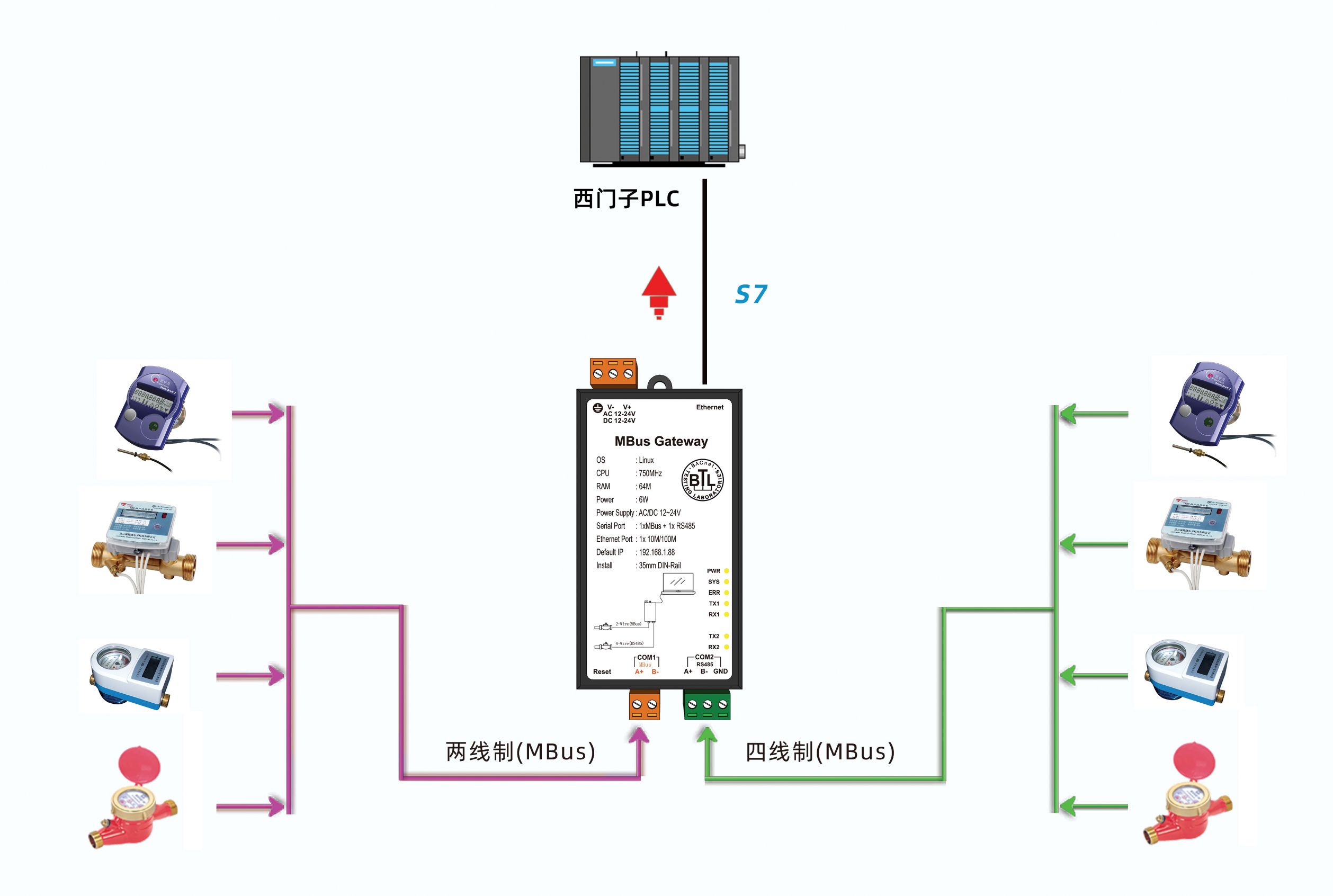

PFN1002-MBus现场应用原理图
|
相关资料 |
版本 |
大小 |
下载 |
|
产品说明书 |
3.0 |
1.3M |
下载 |
|
操作手册 |
3.0 |
0.3M |
下载 |
|
通讯连接说明书 |
3.0 |
170.1M |
下载 |
|
X2Profinet配置软件 |
2.0 |
13.8M |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
| |
