产品概述
实现RS232接口与RS485接口之间的无缝对接，使采用RS232标准的设备能够方便地接入RS485总线网络。
产品性能简介
1. 默认通过RS232接口取电，减少额外电源需求；
2. 支持外接DC12~24V电源供电(可选)，适用于高负载或长距离通信场景；
3. 体积小巧
4. 波特率自适应
|
硬件参数： |
|
接口标准：DB9母头（可直接对接DB9公头） |
|
端口数量：1 |
|
串口标准：RS232、RS485 |
|
供电：DC12~24V，可免电源 |
|
波特率：0~115200bps(自适应) |
|
通信协议：不受软件协议限制 |
|
通信距离：仅用一个中继器延长1200m（9600bps时） |
|
级联：RS485端最多可级联增强型RS485设备128个 |
|
支持点数：单个RS485接口最大支持32个节点（节点间距离<10m） |
|
使用环境：单-10-70℃， 5%-95%无凝露 |
|
传输介质：双绞线或屏蔽线 |
|
安装方式：导轨式 |
|
指示灯说明： |
|
通讯指示灯TX, RX |
|
数据发送/接收时，TX/RX指示灯闪烁，提示模块正常数据收发；如果有数据通讯但是指示灯不闪烁，模块可能有故障。 |

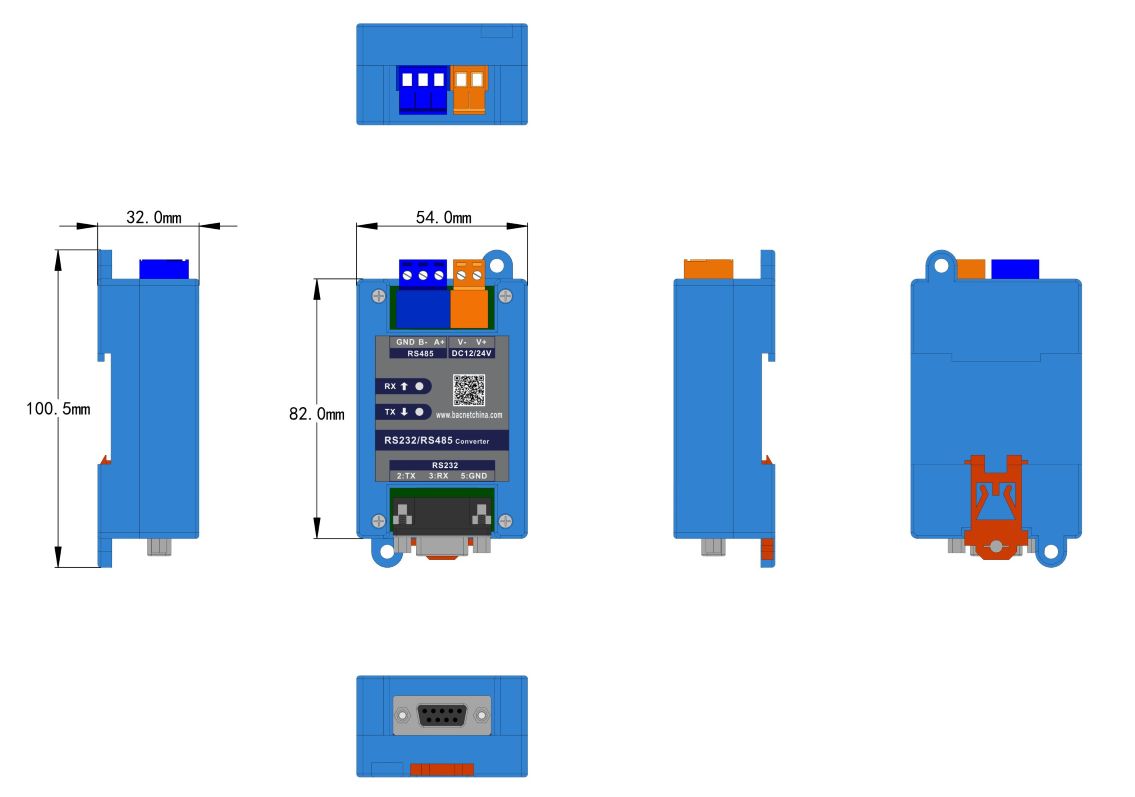

尺寸图

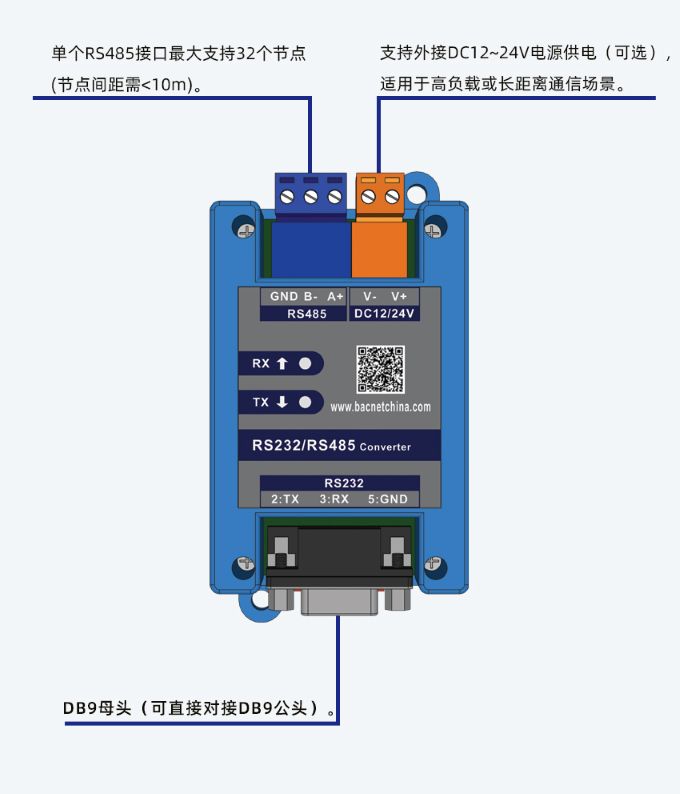

指示图
|
