产品概述
这款四路RS485转USB通信模块，基于CH344Q高性能多串口芯片开发，专门适配工业自动化、能源监控、楼宇控制等多节点串行通信场景。
模块采用USB 2.0 Type-B接口，支持1200bps~250kbps通信波特率及CTS/RTS硬件自动流控，通过USB 5V直取电设计省去额外供电需求，简化布线并降低成本。
产品性能简介
1. 即插即用：USB取电，免外部电源；
2. 高安全性：双通道隔离+高耐压隔离防护；
3. 强环境适应性：TVS防护，可承受雷击与电磁干扰；
4. 便捷安全：DIN导轨卡扣式，适合工业现场；
5. 可视化调试：完备的指示灯，实时掌握通信状态；
|
硬件参数：
|
|
主控芯片：CH344Q(高性能多串口转USB芯片) |
|
接口类型：USB 2.0 Type-B |
|
串口类型：4路RS485 |
|
供电：USB 5V, 无需额外供电 |
|
隔离设计：2路独立隔离：A/B一路隔离，C/D一路隔离 |
|
隔离耐压：USB↔RS485:1500V AC,1分钟 |
|
通信波特率：1200bps~250kbps, CTS和RTS硬件自动流控 |
|
防护设计：每路RS485采用600W TVS防雷、防浪涌、防共地干扰 |
|
指示灯：PWR(电源)、USB Link(连接状态)、TX/RX(每路独立发送、接收指示) |
|
尺寸：113*72*43.5mm |
|
工作温度：-20℃~+70℃(工业级) |
|
存储温度：-30℃~+75℃ |
|
湿度：5%~95%(无凝露) |
|
重量：100g |
|
安装方式：导轨式 |
|
指示灯说明： |
|
通讯指示灯TX, RX |
|
数据发送/接收时，TX/RX指示灯闪烁，提示模块正常数据收发；如果有数据通讯但是指示灯不闪烁，模块可能有故障。 |

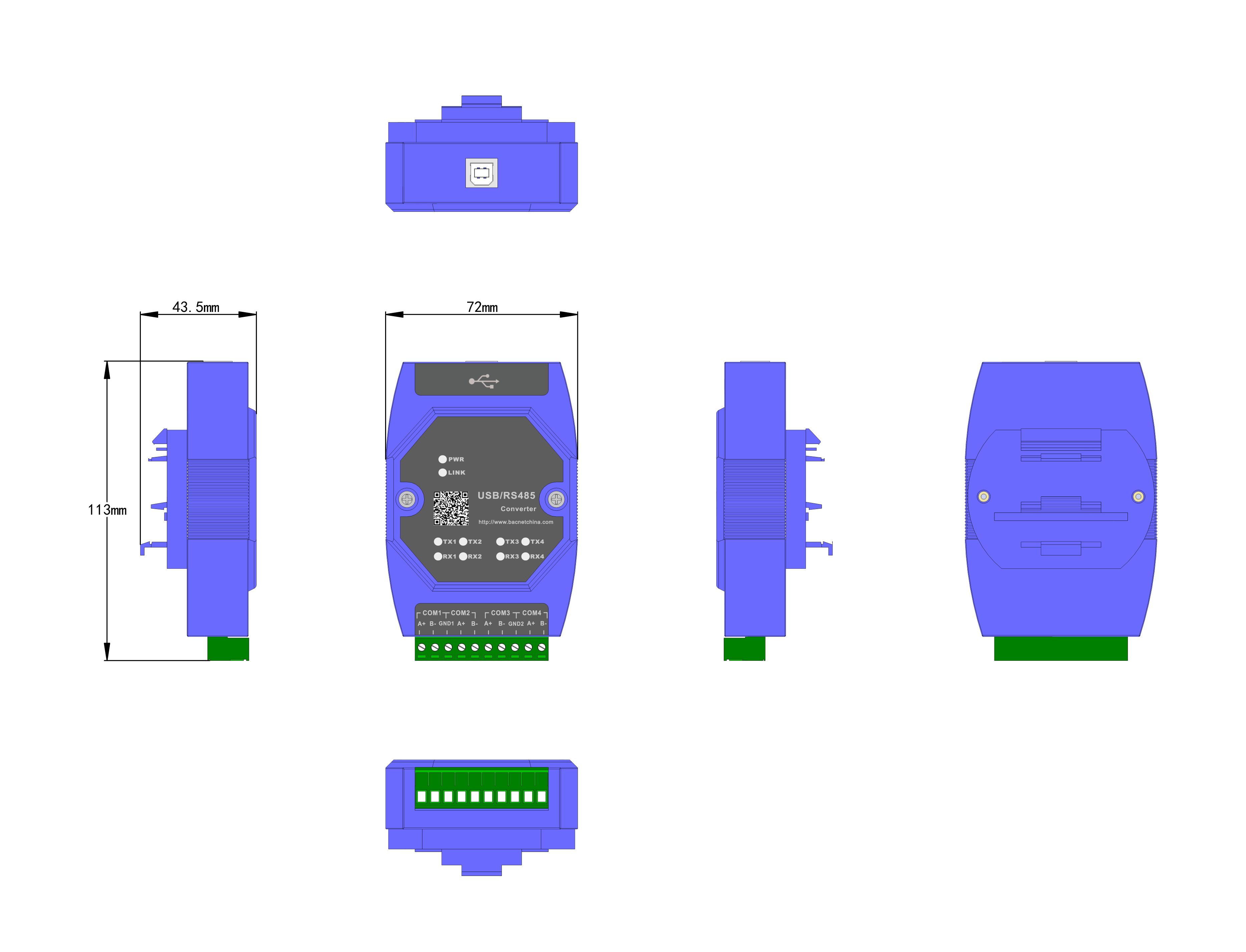

尺寸图
原理图

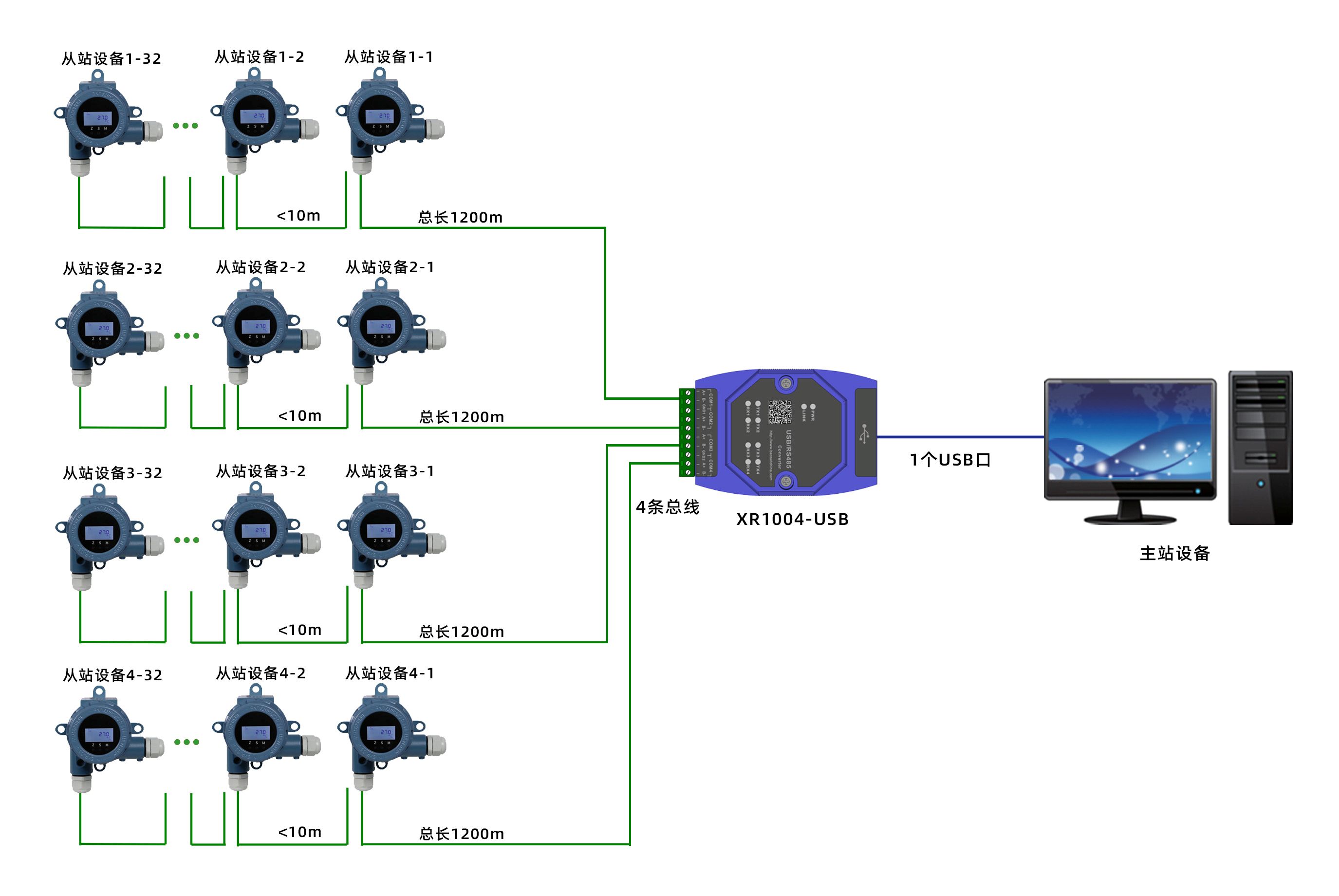

USB对接主站设备。

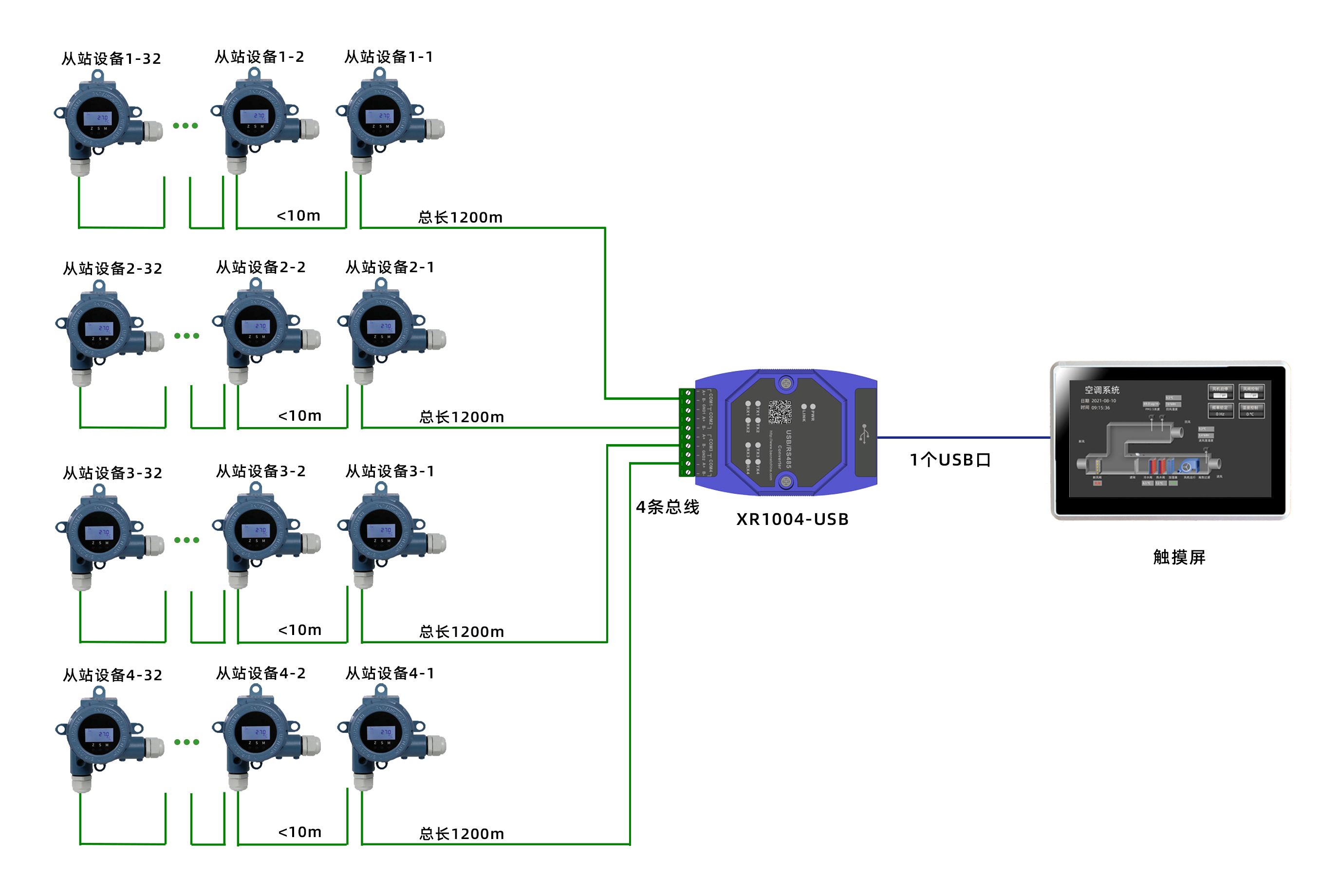

USB对接迅饶触摸屏。

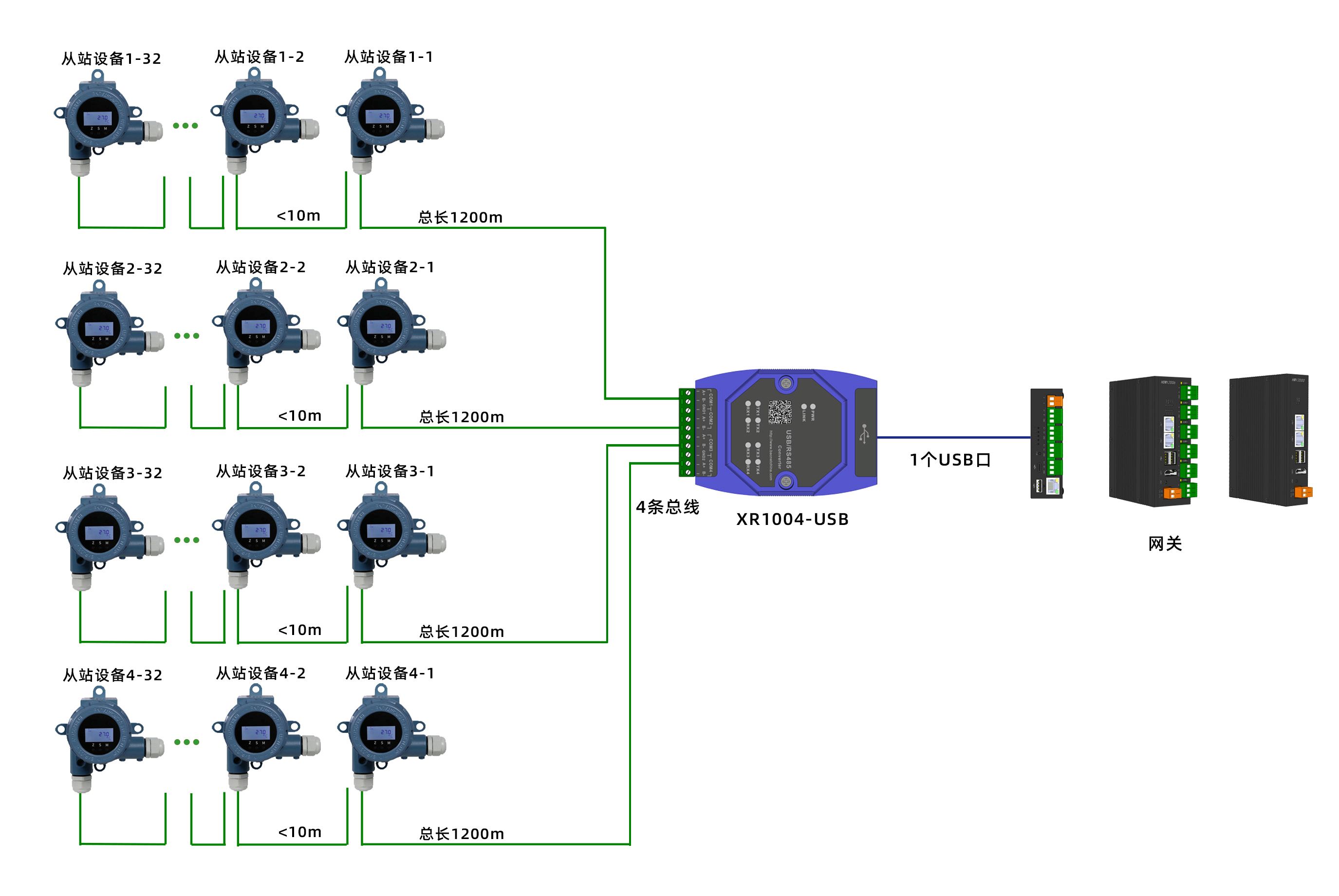

USB对接迅饶网关。
|
